聚氨酯粉末涂料是由羥基聚酯、封閉型多氰酯、顏填料及助劑等組成的熱固性粉末涂料。于20世紀80時代進入運用階段，其野外曝曬性和物理機械功用均可與純聚酯/TGIC 粉末涂料相媲美。

此類粉末涂料現在廣泛應用于日本和美國市場，首要應用在汽車部件、空調設備、路途柵欄、鋁型材、家用電器等產品的涂裝上。

1 聚氨酯粉末涂料的特性及組成

1.1 聚氨酯粉末涂料的特性

作為一種首要耐候性粉末涂料的產品，聚氨酯粉末涂料具有以下的優勢：

①粉末涂料固化前有充分的流平時間，體系粘度低，所以涂膜流平性特別好，可以與液體涂料相媲美，此功用得益于聚氨酯體系里的固化交聯溫度高；

②制造規模較寬，可以經過改動羥基聚酯（結構、羥值）和固化劑（-NCO）或其它含量來調整；

③粉末涂料的噴涂性優異；

④涂膜的耐磨性和耐化學藥性情很好，耐候性同聚酯/TGIC 體系；

⑤粉末涂料儲存穩定性很好。

現在，國內粉末涂料廠家很少選用此類型的粉末涂料，除固化劑價格昂貴外，此類型的粉末涂料還存在如下缺點：

①在固化成膜過程中，要開釋封閉劑，形成烘烤環境的空氣污染，氣味難聞。所以要在固化設備上加有收回封閉劑的處理裝置；

②涂膜不宜過厚，否則易使涂膜產生針孔、氣泡等毛病；

③烘烤固化溫度高。

1.2 聚氨酯粉末涂料的組成

聚氨酯粉末涂料的制造是利用聚酯樹脂中的羥基（R-OH）與異氰酸酯（R - N = C = O ）反應來完結，此交聯反應會生成氨基甲酸酯鍵，異氰酸酯中的芳香族。

因為耐候性差，很少選用，常選用脂肪族的異佛爾酮二異氰酸酯（IPDI）和己二異氰酸酯（HDI）做固化劑。

二異氰酸酯在常溫下大部分是具有揮發性的液體，R - N = C = O十分活潑，極易與羥基聚酯產生化合物反應。

所以，應用于聚氨酯粉末涂料的異氰酸酯固化劑都必須預封閉，首要是為了避免在烘烤前與羥基聚酯反應，等加熱必定溫度后異氰酸酯就會解封閉，與羥基聚酯樹脂反應構成立體網狀結構涂膜。

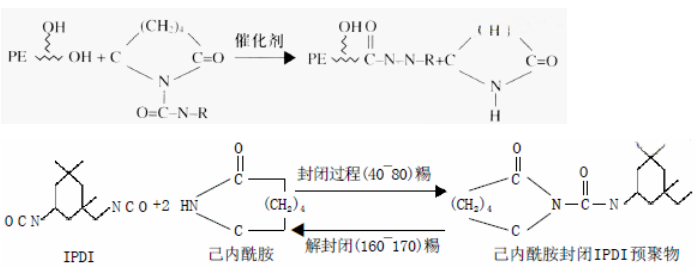

現在，最常用的體系是根據只在高于170℃以上才產生反應的己內酰胺封閉的異佛爾酮二異氰酸酯（IPDI），反應機理如下：

除了己內酰胺關閉外，還有如二氮丁酮基、環己酮肟等來關閉，尋求綜合性比較優異的關閉劑，Bayer、Degussa-Huels 公司處于此行業中的領先地位。

1.3 聚氨酯粉末涂料的配方

聚氨酯粉末涂料配方的規劃是根據羥基聚酯、關閉異氰酸酯、催化劑、顏填料、助劑等組合制造，見表1。

將表1 配方組分進行稱量、預混合、擠出、壓片、破碎、粉碎、過篩、噴涂、烘烤，便能夠得到功能優秀的聚氨酯粉末涂料。
