粉末涂料具有節能、環保、歸納性能優異的特點，相比傳統的液體涂料，粉末涂料具有無溶劑蒸發的優勢。但在實際噴涂固化進程中，粉末涂料仍然會有少數小分子物質蒸發，最常見的現象就是在固化進程中有“冒煙”現象。還有一種現象簡單被忽視，那就是“手印”現象。

例如：噴涂好的工件，工人下件時手直觸摸摸涂膜，簡單發生“手印”現象；或許工件有瑕疵，二次噴涂固化，沒有二次噴涂的地方，常常會出現之前觸摸者的手印，而且手印非常顯著；如果二次噴涂正好是之前手觸摸的地方，涂膜之間的附著力還會出現問題。此類“手印”現象到處可見，尤其是亮光產品，“手印”現象更為顯著。發生此類現象的主要原因，一方面是聚酯樹脂中含有的低相對分子質量物質，制備成粉末涂料進行應用的進程中，在涂層外表分出，造成“手印”現象。

特別是夏季，涂層與人體手汗成分觸摸，“手印”消光更為顯著。另一方面是粉末配方中一些小分子助劑，具有較強的蒸發性和遷移性。如蠟粉、流平劑、安息香等，在固化進程中浮到涂膜外表，使涂膜外表發生一層薄膜，汗手觸摸時簡單發生手印。

本研究主要從聚酯樹脂的組成視點研究粉末涂料的耐手印性能，以對苯二甲酸、間苯二甲酸、新戊二醇等為原料制備一種耐手印聚酯樹脂，討論原材料單體以及組成工藝對耐手印性能的影響，并簡單介紹其在高光、砂紋粉末涂料應用中的耐手印情況。

1 實驗部分

1.1 主要原料

新戊二醇(NPG)

三羥甲基丙烷(TMP)

4-環己烷二甲醇(CHDM)、乙基丁基丙二醇（BEPD）

乙二醇(EG)、對苯二甲酸(TPA)

間苯二甲酸(IPA)

己二酸（ADA）

草酸亞錫(FC2001

助劑：捷通達；異氰尿酸三縮水甘油酯(TGIC)

超細硫酸鋇

流平劑(GLP588)、安息香

炭黑：卡博特；有機膨潤土

砂紋劑：捷通達；701B

以上材料均為工業級。

1.2 主要儀器

5L玻璃合成裝置、差熱分析儀（Pyris6）

黏度儀

光澤儀

膜厚儀、雙螺桿擠出機

靜電噴涂設備

1.3 合成方法

1.3.1 樹脂合成基礎配方

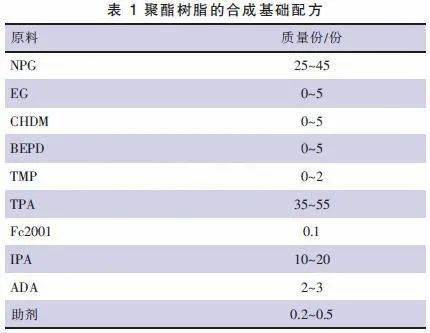

聚酯樹脂的合成基礎配方見表1。

1.3.2 樹脂合成工藝

第一階段：將配方量的醇（NPG、EG、CHDM、BEPD、TMP）投入反應釜中，加熱至120℃，待醇熔化，開啟攪拌后投入TPA和Fc2001，緩慢升溫至248℃，保溫至酸值6～10mgKOH/g；

第二階段：降溫至190～220℃，依次投入配方量的IPA和ADA，升溫維持反應至反應物清澈，取樣測酸值，達到43～47mgKOH/g后降溫至230℃；

第三階段：以-0.096MPa的真空度真空縮聚2h，測定酸值、黏度后降溫至180～200℃，投入助劑，維持0.5h。即為本研究所用聚酯樹脂。

1.4 粉末涂料的制備

將合成的聚酯樹脂、固化劑TGIC、流平劑、顏填料、安息香等分別按配方比例均勻混合，再通過雙螺桿擠出機擠出、壓片，冷卻后破碎、過篩，制備成粉末涂料。

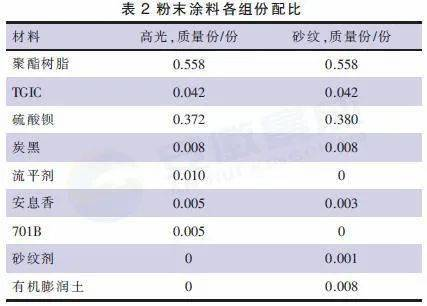

并將粉末涂料用靜電噴涂的方式噴于經過處理的樣板上，各組份配比見表2。最后，將制備好的樣板置于烘箱中（固化條件：200℃/10min），固化成膜。
